面向 VRChat 的渲染入门 (1) Shader 基础笔记

前言

算是一个作业记录？哈哈哈

任务是使用 shader 实现：

1. 线性渐变
2. 径向渐变
3. 进度条

什么是线性渐变和径向渐变

不知道喵，看 MDN linear-gradient() 和 radial-gradient() 体会一下。

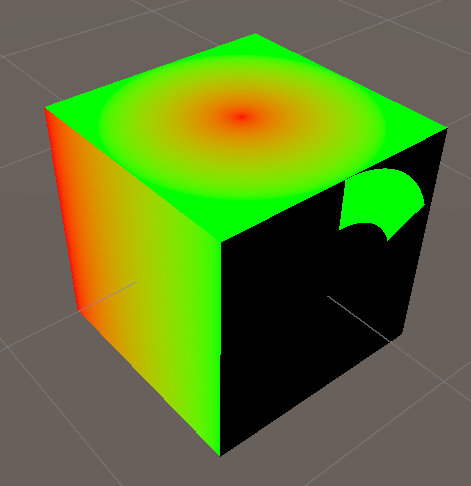

效果图

环境预设

搭建一个场景，存在这样的一个 Cube:

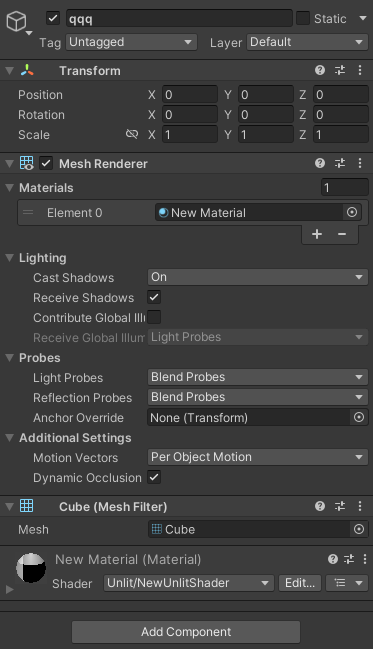

Cube Inspector

一个 Cube 有 6 个面，考虑每个面渲染一个图像，主要工作在顶点着色器上，我们预先写下一个板子：

Shader "Unlit/NewUnlitShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" { }
    }
    SubShader
    {
        Tags { "RenderType" = "Opaque" }
        LOD 100

        Pass
        {
            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            // make fog work
            #pragma multi_compile_fog

            #include "UnityCG.cginc"

            struct v2f
            {
                float2 uv : TEXCOORD0;
                UNITY_FOG_COORDS(1)
                float4 vertex : SV_POSITION;
                float3 worldNormal : NORMAL;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;

            v2f vert(appdata_base v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                UNITY_TRANSFER_FOG(o, o.vertex);
                o.worldNormal = UnityObjectToWorldNormal(v.normal);
                return o;
            }

            fixed4 linear_gradient(float2 uv, float4 color1, float4 color2)
            {
            }

            fixed4 radial_gradient(float2 uv, float4 color1, float4 color2)
            {
            }

            fixed4 progress_bar(float2 uv, float4 color, float percentage)
            {
            }

            fixed4 frag(v2f i) : SV_Target
            {
                float3 normal = normalize(i.worldNormal);
                float time = abs(sin(_Time.y));
                float4 col = step(0.5, dot(normal, float3(-1, 0, 0))) * linear_gradient(i.uv, float4(1.0, 0.0, 0.0, 0.0), float4(0.0, 1.0, 0.0, 0.0))
                + step(0.5, dot(normal, float3(0, 1, 0))) * radial_gradient(i.uv, float4(1.0, 0.0, 0.0, 0.0), float4(0.0, 1.0, 0.0, 0.0))
                + step(0.5, dot(normal, float3(0, 0, -1))) * progress_bar(i.uv, float4(0.0, 1.0, 0.0, 0.0), time);
                // apply fog
                UNITY_APPLY_FOG(i.fogCoord, col);
                return col;
            }
            ENDHLSL
        }
    }
}

工作就变成了实现 linear_gradient 、radial_gradient 和 progress_bar 这三个函数。

线性渐变

考虑最简单的无角度单向渐变，给定两个颜色 color1 和 color2，在一个方形平面内，我们有：

(0,1)     (1,1)
     +---+
     |   |
     +---+
(0,0)     (1,0)

--> x

注意到坐标范围是 [0,1]，则我们可以直接用作颜色权重。以 x 坐标为渐变方向，给定的任意一点的颜色值为：

$$colo{r}_{(x,y)}=(1.0-x)colo{r}_1+xcolo{r}_2$$

写成 HLSL 是：

fixed4 linear_gradient(float2 uv, float4 color1, float4 color2)
{
    return color2 * uv.x + color1 * (1.0 - uv.x);
}

径向渐变

仍然考虑上述平面，以平面中心为圆心，半径为 0.5，则面上给定的任意一点颜色值为：

$$colo{r}_{(x,y)}=\frac{(0.5-r)}{0.5}colo{r}_1+\frac{r}{0.5}colo{r}_2$$

其中

$$r=\sqrt{(x-0.5{)}^2+(y-0.5{)}^2}$$

写成 HLSL 代码为：

fixed4 radial_gradient(float2 uv, float4 color1, float4 color2)
{
    float r = length(uv - 0.5);
    return color2 * 2 * r + color1 * 2 * (0.5 - r);
}

进度条

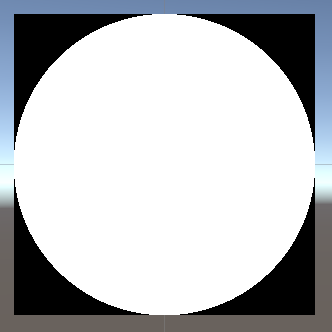

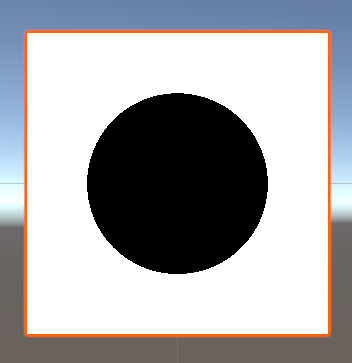

进度条可以看作是一个圆环。为了制作一个不影响其他地方颜色的圆环，我们需要内外两个遮罩：

对这两个遮罩做乘法，我们将得到

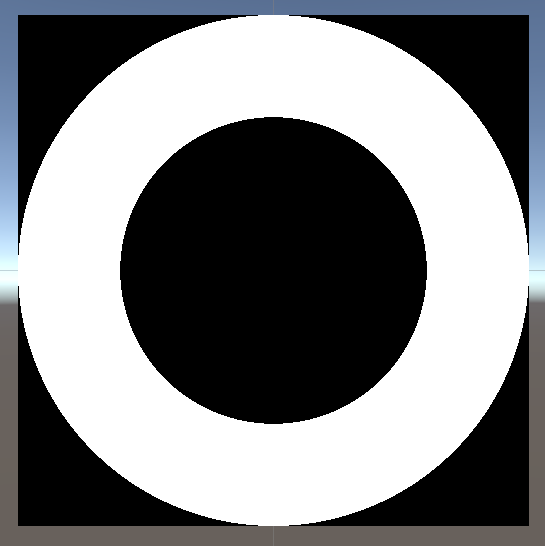

圆环遮罩

然后在这个遮罩上根据百分比铺色即可。注意需要从屏幕坐标转为极坐标，相应的代码为：

fixed4 progress_bar(float2 uv, float4 color, float percentage)
{
    float2 rpos = float2(length(uv - 0.5), (atan2(uv.x - 0.5, uv.y - 0.5) / UNITY_PI + 1.0) / 2);
    float mask0 = step(0.3, rpos.x);
    float mask1 = step(rpos.x, 0.5);
    float ringmask = step(rpos.y, percentage) * mask0 * mask1;
    float4 ring = color * float4(ringmask, ringmask, ringmask, 0);
    return ring;
}

---
